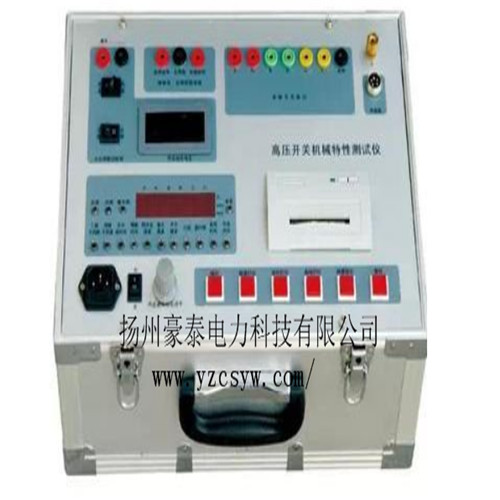

產品簡介：

 KJTC系列高壓開關機械特性測試儀能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器合（分）閘順序、合（分）閘zui大時間、三相不同期、同相不同期、合（分）閘時間、動作時間、彈跳時間、彈跳次數、彈跳幅、行程、開距、超行程、過行程、剛合（分）速度、zui大速度、平均速度、金短時間、無流時間、電流波形曲線(動態)、時間行程速度動態曲線(ms)、時間行程速度動態曲線(mm)等機械動特性參數。

產品特點：

>可做電動操作和手動操作
>適且500KV電壓等級以內各種高壓斷路器的機械動特性測試
>可實測行程和自定義行程
>能夠實現斷路器的單合、單分、合分、重合,重分操作
>接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦*保存,也可現場調閱打印所有數據及運動曲線圖
>機內配有時鐘電路，可顯示當前年、月、日、時、分、秒即使斷電，也能自動保存設置數據及測試數據
>機內帶有延時保護功能斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀
>儀器內置直流電源,可選擇范圍：30-270V/10A，不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確
>能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系
>可配置上傳軟件，實現電腦存檔和網上查閱， 打印。

技術參數：

1.時間測量

同時可測量斷口數:≤12個

測定過程整定時間:0~6秒

分辨率:0.1ms

2.開關開距、開關超行程、彈跳幅度測量

量程:<1000mm

分辨率:1mm

3.測量誤差

時間測量誤差:±1%

行程測量誤差:±1%.

4.速度測量范圍:0~20m/s

5.內置電源

輸出電壓:20V~230V 誤差:1%

6.工作條件

工作電壓:AC220V±10%

頻率:50Hz

功耗:≤60w

使用環境溫度:0~40°C

使用環境濕度:≤90%RH

體積:400×350×200 mm3

重量:7kg
